顆粒機(jī)模具壓縮比怎么算？壓縮比大了怎么辦？
[環(huán)模 新聞資訊] 作為一名 不務(wù)正業(yè) 優(yōu)秀的顆粒人，關(guān)于顆粒機(jī)的常識(shí)，比如模具開(kāi)孔率、壓縮比等，必定是了如指掌。What？你說(shuō)你不懂？呃，好吧！今天寶殼壓輥環(huán)模就和大家（撩一撩）聊一聊顆粒機(jī)模具壓縮比等內(nèi)容。
顆粒機(jī)模具壓縮比
顆粒機(jī)模具壓縮比是指模具?？椎挠行чL(zhǎng)度和模具孔徑的比值，是反映顆粒機(jī)擠壓強(qiáng)度的一個(gè)指標(biāo)。
模具壓縮比計(jì)算方法
顆粒機(jī)模具壓縮比=模具孔直徑/模具?？椎挠行Чぷ鏖L(zhǎng)度
對(duì)于直形孔的模具來(lái)說(shuō)，模具?？椎挠行чL(zhǎng)度即為模具的總厚度，最小直徑即為模孔本身的直徑。
假設(shè)：?？字睆绞?mm，環(huán)模模具厚度45mm
壓縮比=6/45=1:7.5
此環(huán)模壓縮比為1:7.5

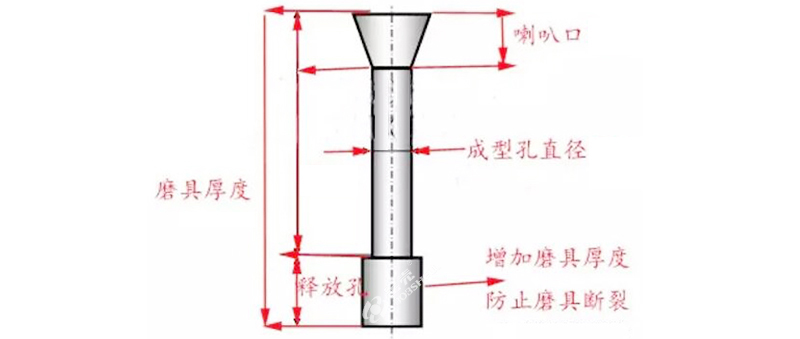

對(duì)于釋放式階梯孔和外錐形孔來(lái)說(shuō)，?？椎挠行чL(zhǎng)度為模具的總厚度減去釋放孔的長(zhǎng)度或外錐形孔的長(zhǎng)度，最小直徑段的孔徑為計(jì)算壓縮比的孔徑。
假設(shè)：環(huán)模?？字睆绞?mm，模具厚度66mm，釋放孔為18mm
壓縮比=8/(66-18)=1:6
此環(huán)模壓縮比為1:6
寶殼壓輥環(huán)模提醒大家，壓縮比是一個(gè)比值，同一個(gè)壓縮比，它的孔徑與有效工作長(zhǎng)度均有可能是不相同的。
如何選合適的模具壓縮比

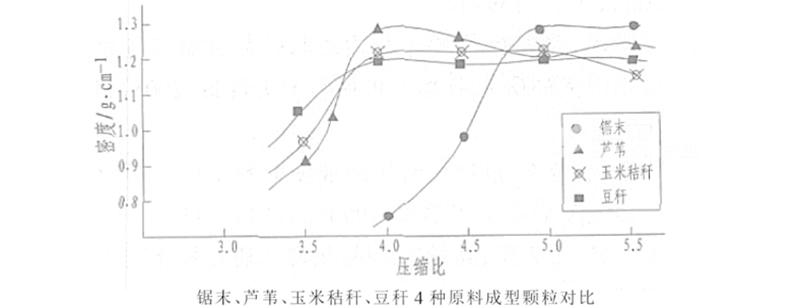

顆粒成品的好壞取決于模具的壓縮比。有研究團(tuán)隊(duì)分別采用玉米秸稈、稻殼、鋸末、蘆葦、豆稈5種原料，在環(huán)模壓縮比為1:3.5，1:4.0，1:4.5，1:5.0，1:5.5的工況下，測(cè)試不同原料的成型條件，推算出顆粒燃料成型的趨勢(shì)，確定各類(lèi)原料成型時(shí)產(chǎn)品的質(zhì)量、密度與環(huán)模壓縮比的關(guān)系，以下內(nèi)容僅供大家參考。
環(huán)模壓縮比的大小決定了成型壓力的大小。玉米秸稈、蘆葦?shù)仍系睦w維素含量少，受到外力擠壓時(shí)易發(fā)生形變，因此成型時(shí)所需的環(huán)模壓縮比小，即成型壓力較小；鋸末的纖維素含量高，成型時(shí)所需的環(huán)模壓縮比大，即成型壓力較大。因而，采用不同生物質(zhì)原料生產(chǎn)成型顆粒燃料，應(yīng)采用不同的環(huán)模壓縮比，原料中纖維素含量接近的生物質(zhì)物料可采用相同壓縮比的環(huán)模。
同一種原料在不同壓縮比環(huán)模中成型，顆粒燃料的密度隨壓縮比的增大而逐漸增大，并在一定壓縮比范圍內(nèi)，密度保持相對(duì)穩(wěn)定，當(dāng)壓縮比增大到一定程度時(shí)，原料會(huì)因?yàn)閴毫^(guò)大造成出料不暢而不能成型。
原料的粒度對(duì)成型條件有很大影響。隨著玉米秸稈和蘆葦原料粒度的增大，其成型顆粒密度逐漸減小，當(dāng)原料粒度大于10mm時(shí)成型效果極差，甚至不成型，但原料粒度太小也會(huì)影響顆粒密度。
壓縮比的確定與孔徑、物料硬度、物料水分以及模具的厚度都有關(guān)系，具體需要各項(xiàng)參數(shù)的實(shí)際情況來(lái)確定。成品顆粒表面又黑又亮，長(zhǎng)度長(zhǎng)，硬，產(chǎn)量低，有悶機(jī)，是壓縮比大了；表面粗糙，不光滑，沒(méi)有光澤，松散不成型，裂紋多，是壓縮比小了。
壓縮比沒(méi)有固定的，數(shù)值都只是一個(gè)理想值，以下是560環(huán)模壓縮比的參考值：
榆木1:3-1.5 楊木1:6-1:8 松木1:5-1:8
桉木1:3.7-1:4 樺木1:6.5-1:8 硬雜木1:4-1:5
草料1:8-1:10 玉米秸稈1:6-1:8
模具壓縮比大了怎么辦
經(jīng)驗(yàn)豐富的操作人員會(huì)通過(guò)調(diào)整原料水分，或調(diào)整環(huán)模壓輥的間隙，不更改壓縮比也能順利出粒，過(guò)程需要逐步記錄測(cè)試。
另外，二次增壓可以將壓縮比大了的模具改小，但修改環(huán)模會(huì)影響環(huán)模的使用硬度，所以需要按模具的實(shí)際磨損情況來(lái)確定。
顆粒機(jī)模具模孔的粗糙度也是衡量模具質(zhì)量的重要指標(biāo)，合適的粗糙度值應(yīng)在0.8-1.6之間。在同樣的壓縮比下，粗糙度值越大，顆粒擠出阻力越大，出料越困難，過(guò)大的粗糙度也影響顆粒表面的質(zhì)量。如果你有任何關(guān)于模具使用困惑，歡迎留言交流。
